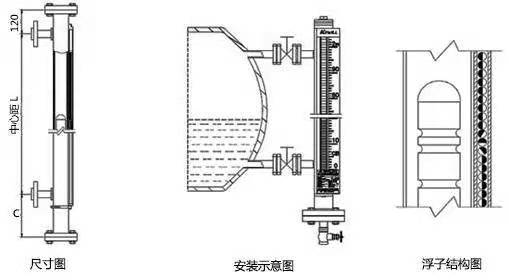

產品結構：
安裝示意圖：
技術參數：
公稱通徑DN(mm)
25（特殊尺寸可訂做）
中心距L（mm）
客戶指定
公稱壓力MPa
1.0
1.6
試驗壓力MPa
強度
1.5
2.4
密封
1.1
1.76
（特殊壓力等級）按用戶要求生產
主體材質
304/316L/襯里
標尺材質
鋁合金
密封材質
聚四氟乙烯/丁晴橡膠/金屬纏繞
連接方式
法蘭連接
法蘭標準
JB/GB/HG/ANSI/SH/JIS
一、概述
磁性翻柱液位計是根據磁性原理、阿基米德(浮力定律)等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置;其中側裝式磁性翻柱液位計是最基本的一種產品，其余的各種產品都是在其基礎上的延伸;在檢測液位的同時我們賦予它們更多的實用功能。
磁性翻柱液位計有一容納浮球的腔體我們稱其為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器;這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會(huì )隨著容器內液面的升降而升降;這時候我們并不能看到液位，所以我們在腔體的外面裝了一個翻柱顯示器，因為我們在制造浮球時在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°;由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會(huì )改變顏色(液面以下紅色、以上白色)，兩色交界處即是液面的高度。
控制型是在翻柱液位計的基礎上增加了磁控開關，在監測液位的同時磁控開關信號可用于對液位進行控制或報警;遠傳型是在翻柱液位計的基礎上增加了 4~20ma 變送傳感器，在現場監測液位的同時將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。
二、產品特點
1.適合容器內液體介質的液位、界位的測量。除現場指示外，還可配遠傳變送器、報警開關、控制開關，檢測功能齊全。
2.指示新穎，讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。
3.測量范圍大，不受貯槽高度限制。
4.指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。
5.結構簡單，安裝方便，維護費用低。
6.耐腐蝕、無需電源、防爆。
