產品結構：
1.導板組：安裝于罐壁內，使泡沫能沿儲罐內壁流淌到燃燒液面上。
2.噴管組（用戶自制件）：用于連接儲罐壁與泡沫產生器。
3、殼體（其中包括噴嘴、密封玻璃等）：用于確定混合液流量大小、吸進空氣產生泡沫。
性能參數：
規格型號
額定壓力范圍（MPa）
額定混合液量（L/S）
空氣泡沫量（L/S）
發泡倍速
PCL4
0.4~0.6
4
25
≥6
PCL8
8
50
PCL16
16
100
PCL24
24
150
一、概述
立式空氣泡沫產生器是一種固定安裝在油罐上，產生和噴射空氣泡沫的滅火設備。當泡沫消防車固定消防泵供給的泡沫混合液流，經輸送管道通過產生器時，形成空氣泡沫，撲滅油類火災。
供貨時其噴管組只包括法蘭、墊片、緊固件等，而噴管、彎頭由用戶自購并自行加工配制成噴管組。產生器應垂直安裝在儲罐壁上部，不宜安裝在儲罐頂部。安裝時罩板朝下，不宜側裝。用于外浮頂儲罐時，應安裝在儲罐頂端的泡沫導流罩上。
安裝產生器時在儲罐壁的開孔，應保證儲罐上部要保留有足夠的空間，儲存液體的液面要低于產生器進口，應在儲存液面線以下，以免影響泡沫質量及泡沫形成，并防止液體從產生器口流出。
二、工作原理
空氣泡沫產生器主要由殼體組、泡沫噴管組和導板組三個部份構成。當泡沫混合液流過產生器噴咀時，形成擴散的霧化射流，在其周?chē)a(chǎn)生負壓，從而吸入大量空氣形成空氣泡沫，空氣泡沫通過泡沫噴管和導板輸入貯罐內，沿罐壁淌下，平穩地覆蓋在燃燒液面上。
三、安裝保養

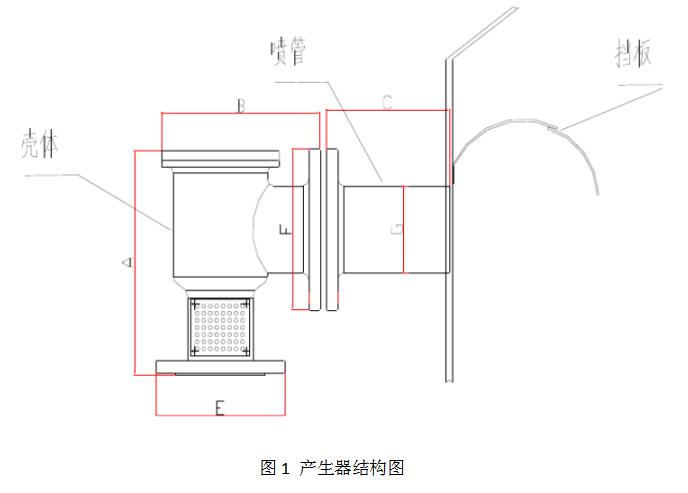

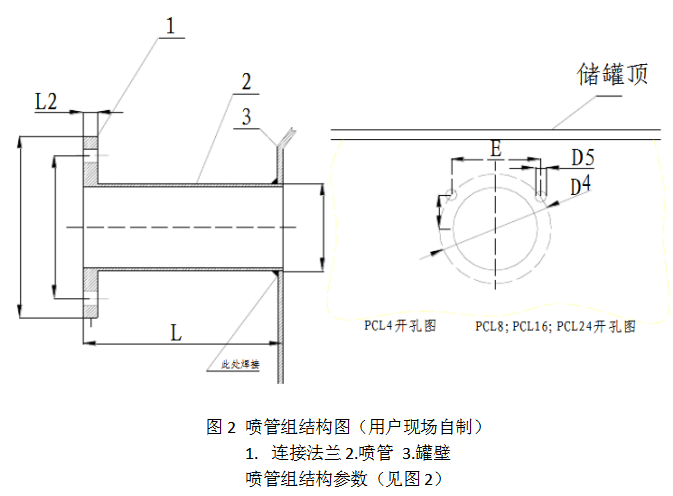

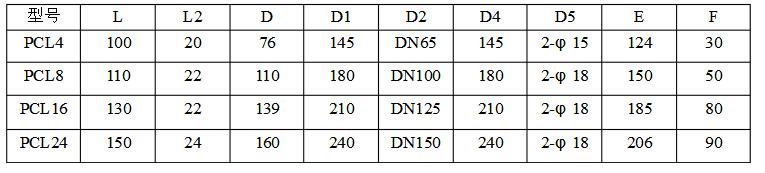

1、空氣泡沫產生器上有產品標牌，注明產品名稱、型號、規格、制造日期和廠名，安裝前要根據產品型號參照圖1和圖2所列尺寸由用戶自行配制泡沫噴管組。
2、先將導板組裝在貯罐內壁上，然后再裝泡沫噴管組和殼體組，罩板應在上方。
3、安裝結束后進行泡沫噴射試驗一次，以觀察噴射泡沫是否正常，水泵供水壓力和產生器進口壓力是否符合要求;管路有無滲漏現象等，最后安裝好密封玻璃。
4、空氣泡沫產生器整個管道必須保證暢通，要經常檢查是否有堵塞現象。密封玻璃是否完好。
5、為了避免和減輕貯罐壁變形時對管道的破壞，最好在生產器進口管道中安裝一段相同口徑的金屬軟管。
